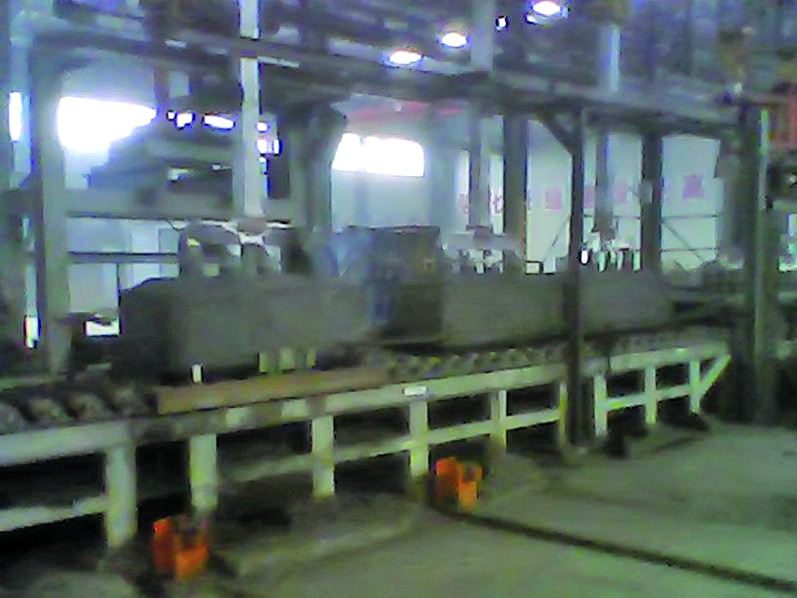

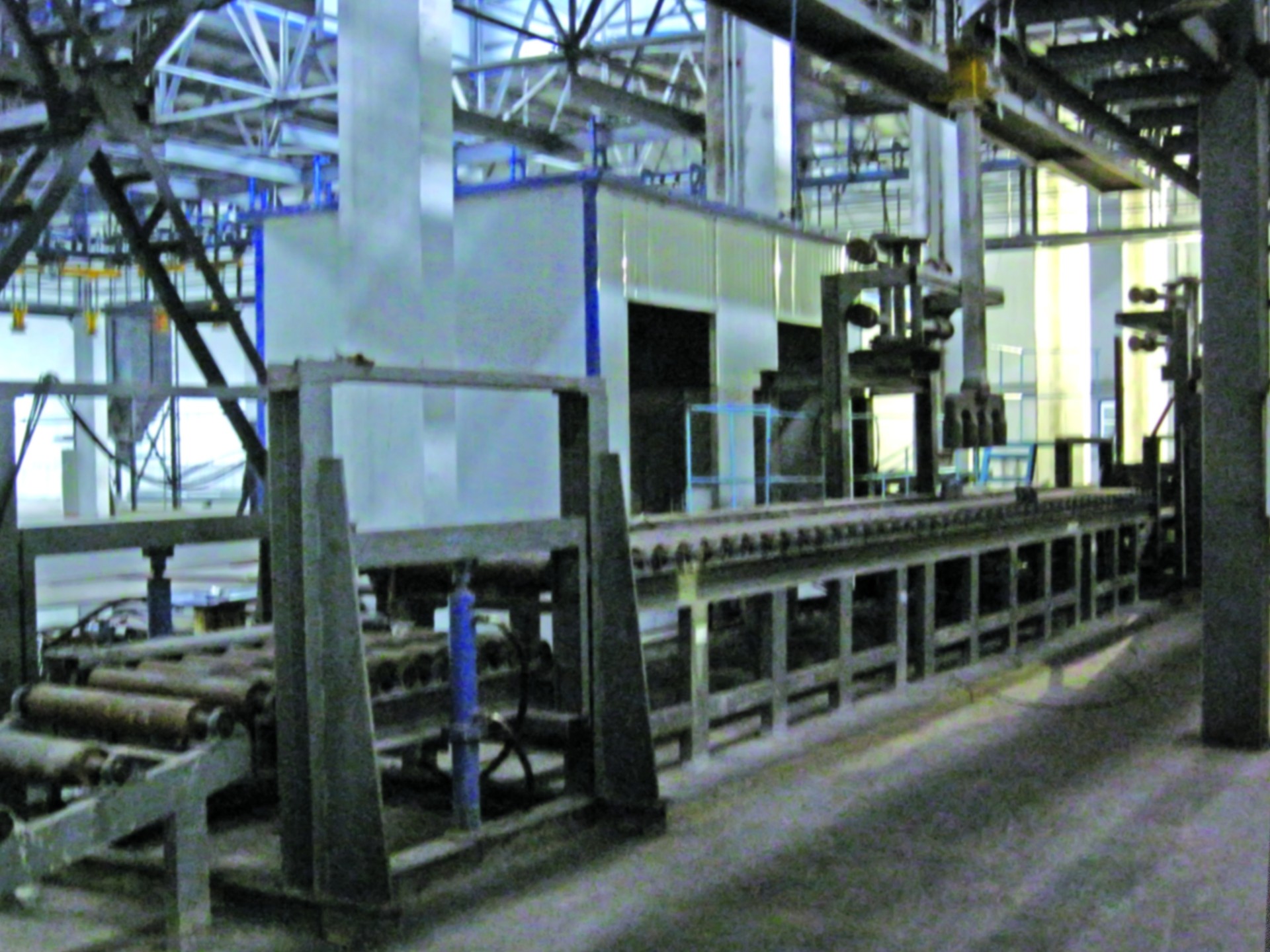

一.设备型号、数量及用途 1.设备全称：全自动在链阳极浇铸站 2.设备型号：XKDQ-JZZ-IIA 3.设备用途：用于四爪单阳极的装配与浇铸 4.装配与浇铸方式：配位组装台将新炭块与钢爪进行配位组装，再通过浇铸组装台对其浇铸，然后再由出口台将其送出，实现阳极浇铸自动化装配功能。导杆组在悬链输送机上沿其长度方向积放、运行，沿长度方向进入设备。 二. 浇铸站主要特点： 1.系统构成简单实用：该浇铸站系统，主要由浇铸小车、配位输送系统组成，整个系统的设备都处于地面以上。配位输送系统设备包括：入口辊式输送机、配位组装台、配位辊式输送机、炭块推进机、配位推进机、浇铸组装台、出口台及导杆导向定位装置等。 2.操作简单且自动化程度高：系统可以在手动、自动两种模式下工作。浇铸小车可遥控操作，配有工业遥控器。通过钢爪与炭块配位、浇铸、出口台送出三道工序，完成整个浇铸过程。 3. 控制系统：电气控制系统选用PLC进行控制。整个系统配有CONTROLNET独立通讯接口，具备与中心控制系统数据交换的软硬件能力。与其他设备的联锁信号除具备通讯方式外还采用硬接线方式。PLC系统留有15%左右的输入/输出点的冗余量。
|
